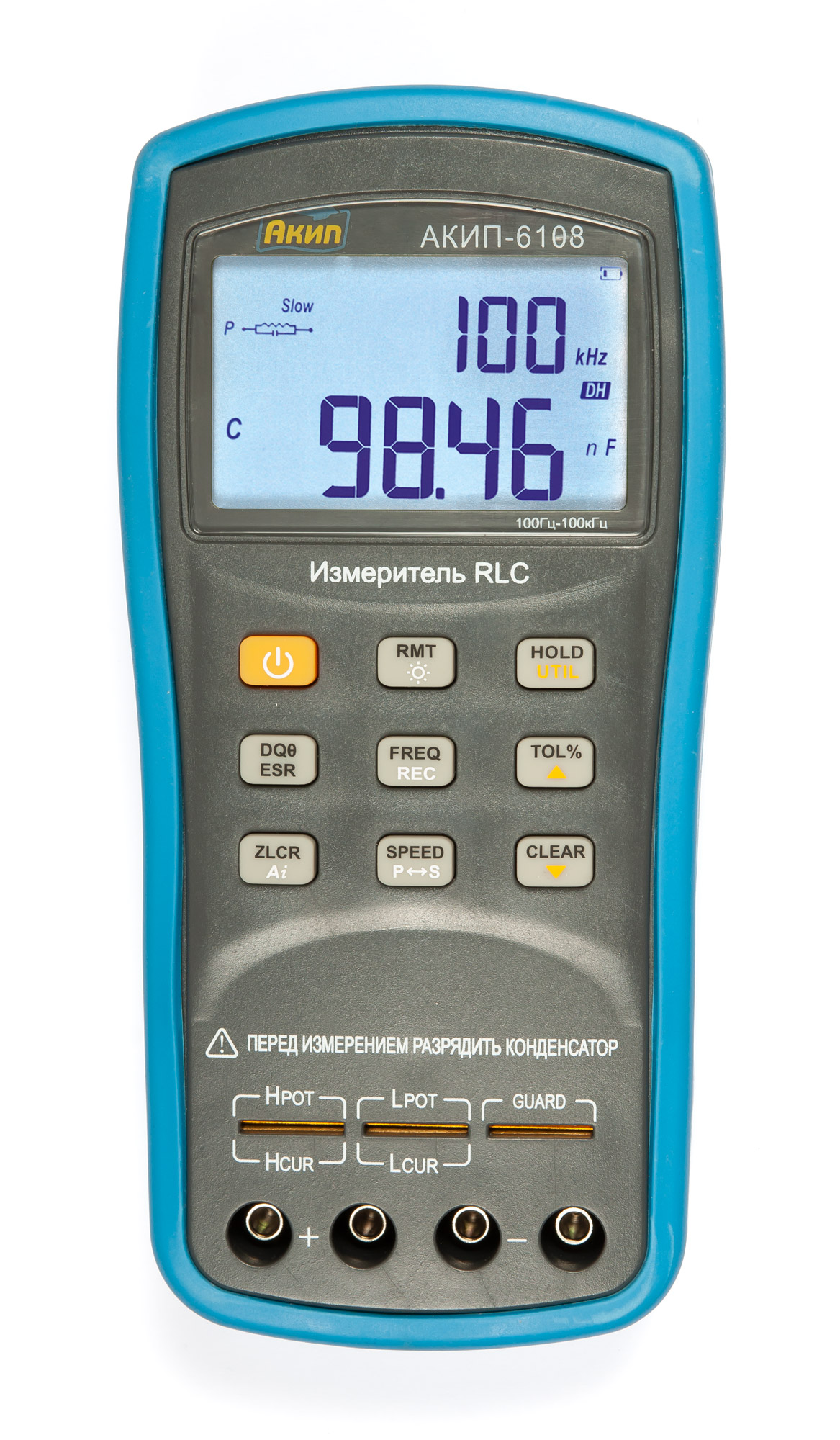

Назначение портативного измерителя параметров RLC АКИП-6108
Портативный измеритель параметров RLC АКИП-6108 имеет фиксированные частоты тест-сигнала выбираемые пользователем: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц. Реализована инновационная технология автоматического выбора режима измерений между L / C / R в зависимости от типа подключаемого компонента/радиодетали с одновременной индикацией параметра Q/D. Достаточно включить прибор и подсоединить объект измерений к входным гнёздам – всё остальное прибор сделает за вас. Базовая погрешность измерений составляет всего ±0,1%. При необходимости пользователь может выбрать требуемую схему замещения или изменить частоту и скорость измерения. АКИП-6108 измеряет фазовый сдвиг между напряжением и током и ESR. Максимальная разрядность индикатора основного параметра «40,000».
Прибор имеет возможность индикации только минимальных, средних или максимальных измеренных значений на основном дисплее. Среди удобных сервисных функций АКИП-6108 автоматическое 2-х ступенчатое включение/отключение подсветки ЖК-индикатора. Сначала уменьшение яркости через 15 с, а затем через 30 с – её автоотключение. Это обеспечивает комфортную работу с прибором, экономит ресурс батарей питания, который составляет до 24 часов при непрерывной эксплуатации. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Питание осуществляется как от аккумуляторов, так и от сетевого адаптера с одновременной зарядкой аккумуляторов.
Современная эргономика, широкая функциональность и высокие технические характеристики в сочетании с конкурентной ценой, делают RLC-измеритель АКИП-6108 весьма привлекательным инструментом для специалистов различных сфер деятельности: производство, диагностика и отбраковка (сервис, ремонт), а также радиолюбительство.
Особенности портативного измерителя параметров RLC АКИП-6108:
- Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, сопротивления постоянному току, эквивалентного последовательного сопротивления
- Базовая погрешность 0,1%
- Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,6 ВСКЗ
- Высокая скорость измерений, до 10 изм./ сек
- Одновременная индикация двух измеряемых параметров
- Автоматический выбор пределов измерения
- Функция автоматической идентефикации
- Низкое потребление питания, до 24 часов непрерывной работы
- Двухсторонняя связь с компьютером через интерфейс USB
- Автоматический выбор и удержание предела измерения
- Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов
Технические характеристики портативного измерителя параметров RLC АКИП-6108
| Параметр | Значение |
| Измерение RLC | |
| Сопротивление (R, Z) | 0,1 мОм…10,000 МОм |
| Емкость (C) | 0,001 пФ…20,000 мФ |
| Индуктивность (L) | 0,001 мкГн…1000,0 Гн |
| Добротность (Q) | 0,0001…9999 |
| Тангенс угла потерь (D) | 0,0001…9,999 |
| Фазового сдвига (Θ) | -179,9°…+179,9° |
| Погрешность измерения | Базовая ± 0,1% |
| Скорость измерения | 2 измерения/сек. (МЕДЛЕННО) 5 измерений/сек. (СРЕДНЕ) 10 измерений/сек. (БЫСТРО) |
| Схема измерения | Параллельная / последовательная |
| Тест сигнал | |
| Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированная) |
| Уровень тест-сигнала | 0,6 ВСКЗ (фиксированный) |
| Выходное сопротивление | 100 Ом (постоянное) |
| Дополнительные функции | |
| Режим индикации измерений | Абсолютное значение, мин./ средн./ макс. измерение |
| Режим сортировки | 4 фикс. номинала (1%, 5%, 10%, 20%) |
| Интерфейс для связи с ПК | USB (виртуальный последовательный порт) |
| Дисплей | |
| Тип индикатора | ЖК индикатор с подсветкой содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, Θ , ESR), индикаторы параметров режима измерения |
| Формат индикации | 5 разрядов на основном экране (40.000) 4 разряда на дополнительном экране |
| Общие данные | |
| Условия эксплуатации | 0°С…40°С, относительная влажность до 90% |
| Напряжение питания | Аккумулятор Ni-Mh 7,2 В (600 мА*ч) или сеть 220В/50Гц через адаптер 9 В (150 мА) |
| Потребляемый ток | 25 мА (1 кГц, нагрузка 100 Ом); 2 мкА (питание откл.) |
| Время работы | 24 часа с отключенной подсветкой дисплея |
| Время и ток заряда | 80 мин./ 150 мА |
| Автоотключение | 5/ 15/ 30/ 60 мин., либо отключено |
| Габаритные размеры | 192х93х44мм |
| Масса | 460 г |
Комплект поставки АКИП-6108
| № | Наименование | Количество |
| 1. | Портативный измеритель параметров RLC АКИП-6108 | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | 4-х проводный измерительный кабель с 2-мя «крокодилами» | 1 |
| 4. | Щуп для SMD-компонентов | 1 |
| 5. | Аккумулятор | 1 |
| 6. | Адаптер питания | 1 |
| 7. | Короткозамыкатель | 1 |
| 8. | Диск с ПО (по запросу) | 1 |
Дополнительная комплектация АКИП-6108:
(Поставляется по отдельному заказу)
| № | Наименование |
| 1. | 4-х проводный измерительный кабель с 4-мя «крокодилами» |
| 2. | Кабель USB (IC-700) |
