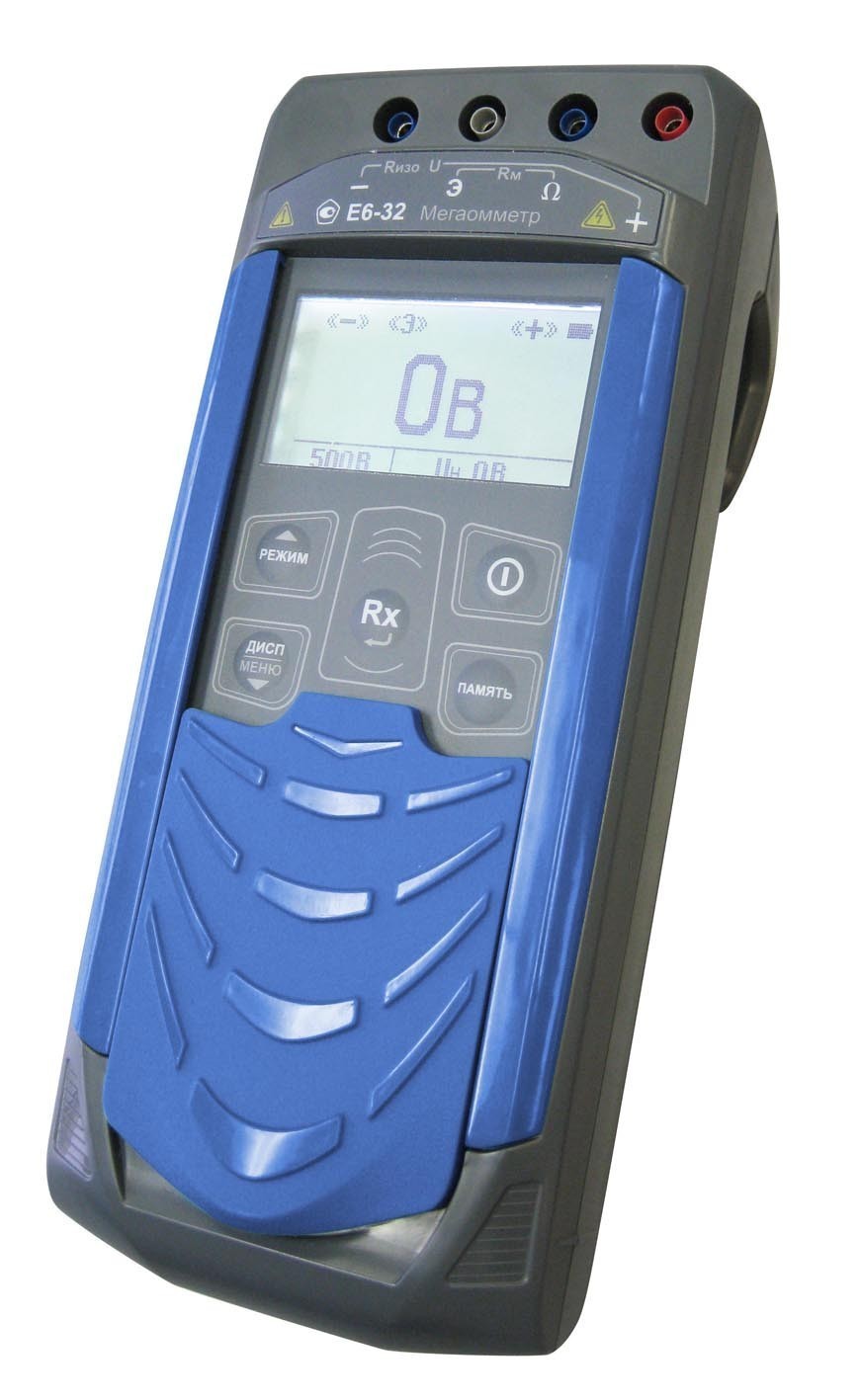

Цифровой мегаомметр Е6-32 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 700 В. Современный эргономичный корпус, новейшая элементная база, привлекательная цена.
Принцип действия мегаомметра Е6-32 при измерении сопротивления изоляции основан на измерении силы тока через объект измерения при приложении испытательного напряжения постоянного тока. Величина сопротивления отображается на дисплее.
Диапазоны измерения переключаются автоматически.
Модель Е6-32 с расширенными функциональными возможностями измеряет также малые сопротивления постоянному току (металлосвязь), классификационное напряжение ограничителей перенапряжения, напряжение пробоя разрядников и имеет память, расширенную до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth.
Измерение сопротивления постоянному току (металлосвязи) основано на измерении напряжения на объекте измерения при протекании через него испытательного постоянного тока. Измеренное значение отображается на дисплее.
| Параметр | Значения |
| Измерение электрического сопротивления изоляции постоянному току | |
| Диапазоны измерения сопротивления и предел основной абсолютной погрешности | от 1 кОм до 999 МОм ± (0,03 х R + 3 е.м.р) (испытательное напряжение не менее 250 В) |
| от 1,00 до 99,9 ГОм ± (0,03 х R + 3 е.м.р) ± (0,05 х R + 5 е.м.р)* (испытательное напряжение не менее 250 В) | |
| от 10,0 до 99,9 ГОм ± (0,05 х R + 5 е.м.р)* (испытательное напряжение не менее 500 В) | |
| от 100 до 300 ГОм ± (0,15% + 10 емр)* (испытательное напряжение не менее 500 В) | |
| Испытательные напряжения постоянного тока | |
| Значение испытательного напряжения на разомкнутых гнездах | от 50 до 2500 (шаг 10 В) |
| Пределы допускаемой основной относительной погрешности установки испытательного напряжения | не более +15% |
| Измерение напряжения переменного тока | |
| Диапазон измерения действующего значения напряжения | от 40 до 700 В |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц | ± (0,05 × U + 3 е.м.р.) |
| Измерение классификационного напряжения постоянного тока | |
| Пределы допускаемой основной абсолютной погрешности формирования испытательного тока «1 мА» | ± 0,025 мА |
| Диапазон измерения напряжения постоянного тока | от 100 до 1500 В |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения | ± (0,03 × U+ 5 е.м.р.) |
| Измерение напряжения пробоя разрядников на постоянном токе | |
| Диапазон измерения напряжения | от 100 до 3000 В |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения | ± (0,05 × U + 10 е.м.р.) |
| Измерение электрического сопротивления постоянному току (металлосвязь) | |
| Пределы измерения сопротивления | 0,01 Ом - 9,99 кОм |
| Пределы допускаемой основной абсолютной погрешности | ± (0,03 × R + 3 е.м.р.) |
| Ток в измерительной цепи для сопротивлений не более 10 Ом | не менее 200 мА |
| Измерительное напряжение постоянного тока на разомкнутых гнездах | от 11 до 14 В |
| Общие технические характеристики | |
| Напряжение питания постоянного тока (встроенный аккумулятор) | от 5,2 до 7,5 В |
| Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока не менее | 9,9 кВ |
| Сопротивление изоляции не менее | 20 МОм |
| Габаритные размеры ( длина × ширина × высота ) | не более 250 х 110 х 90 мм |
| Масса | не более 0,8 кг |
| Рабочие условия эксплуатации: - температура - относительная влажность при температуре воздуха 30 °С, % | от минус 15 до +50 до 90 |
е.м.р – единица младшего разряда
R, U - значения измеряемых, соответственно, сопротивления и напряжения
*погрешность нормирована при использовании кабеля измерительного РЛПА.685551.001
| № | Наименование | Фото | Количество | Артикул |
| 1 | Цифровой мегаомметр Е6-32 |  | 1 | 128062 |
| 2 | Блок питания 12 В 0,5 А |  | 1 | 127962 |
| 3 | Зажим изолированный типа "крокодил", d30, красный |  | 1 | 127992 |
| 4 | Зажим изолированный типа "крокодил", d30, синий |  | 1 | 127993 |
| 8 | Сумка для Е6-32 |  | 1 | 128093 |
| 9 | Кабель измерительный 1,5 м, красный |  | 1 | 128016 |
| 10 | Кабель измерительный 1,5 м, синий |  | 1 | 128017 |
| 11 | Кабель соединительный 1,5 м |  | 1 | 128025 |
| 13 | Отсек батарейный 5*АА, исполнение 1 |  | 1 | 128069 |
| 14 | Руководство по эксплуатации |  | 1 | - |
| № | Наименование | Фото | Артикул |
| 1 | Кабель измерительный экранированный 1,5 м, исполнение 1 |  | 128021 |
| 2 | Кабель измерительный экранированный 1,5 м, исполнение 2 |  | 128022 |
| 3 | Адаптер Bluetooth-USB |  |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 303501 |  | Кабель РЛПА.685551.002 - измер. красный 1,5 м | 1 740 Р | |
| 2. | 303502 |  | Кабель РЛПА.685551.002-03 - измер. синий 1,5 м | 1 740 Р | |
| 3. | 303500 |  | Кабель РЛПА.685551.001 - измерительный экранированный, длиной 1,5 м | 5 868 Р | |
| 4. | 303503 |  | Кабель РЛПА.685641.002 - соединительный 1,5 м | 1 530 Р | |
| 5. | 303504 |  | Соединитель контактный кабельный | 900 Р | |
| 6. | 303524 |  | Зажим изолированный типа крокодил цвет красный | 810 Р | |
| 7. | 303515 |  | Зарядное устройство БПН12-0.5 | 1 140 Р | |
| 8. | 303522 |  | Аккумулятор РАПМ.436244.006 5Н-АА2000ВТ | 4 350 Р |
