Назначение искателя повреждений изоляции трубопроводов ИПИТ-4:
Искатель повреждений изоляции трубопроводов ИПИТ-4 позволяет проверять целостность изоляции, определять расположение подземных металлических трубопроводов и обнаруживать места сквозных повреждений изоляции с поверхности грунта в радиусе не более 0.5 м.
Описание искателя повреждений изоляции трубопроводов ИПИТ-4:

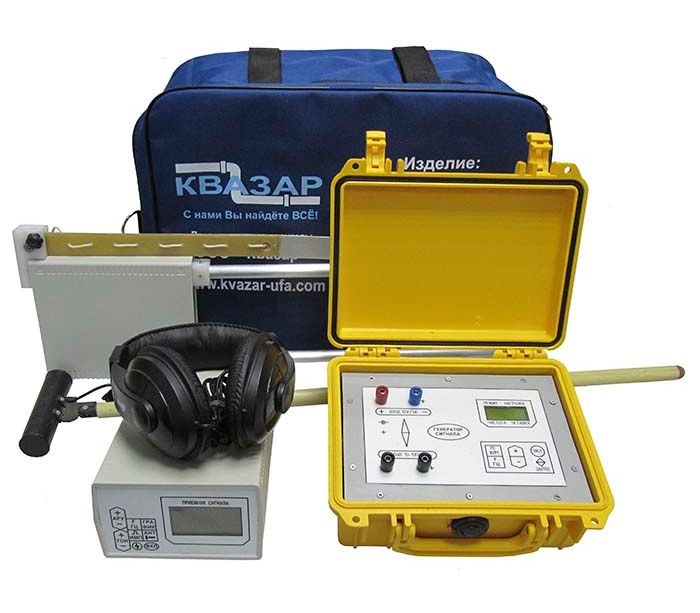

Комплект ИПИТ-4 состоит из приемника и генератора сигнала.
Приемник искателя может работать на нескольких фиксированных частотах с использованием генератора сигнала или использовать сигнал тока в трубе от станций катодной защиты. Приемник дополнительно имеет один специальный вход для подключения комбинированного датчика. Комбинированный датчик включает как электромагнитные антенны для определения расположения (трассировки) трубы, так и бесконтактный емкостной датчик для определения мест сквозных повреждений изоляции.
Генератор сигналов искателя может работать как автономно от встроенного аккумулятора, так и от внешнего источника тока 12 В. Генератор позволяет подавать сигнал в трубу как контактно (через соединительные провода и заземлитель), так и бесконтактно (с использованием встроенной электромагнитной излучающей антенны).
Комплект ИПИТ-4 выполнен в климатическом исполнении У1 по ГОСТ 15150-69 с диапазоном рабочих температур от -20 до +40 °С и возможностью размещения на открытом воздухе. Степень защиты от проникновения твердыми предметами, пыли и влаги соответствует IP53.
Технические характеристики:
| Параметр | Значение |
| Генератор | |
| Частота выходного сигнала переменного напряжения и тока, Гц | 275±0,3 1025±1 5000±5 |
| Режимы генерации сигнала | 1- Импульсный одночастотный с периодом повторения 1 с, 2- импульсный с частотой 5 кГц на встроенную электромагнитную антенну, 3- непрерывный одночастотный, 4- многочастотный (все частоты с периодом повторения 1 с) |
| Мощность в импульсе сигнала поддерживается автоматически при изменении нагрузки и устанавливается ступенчато на уровне, Вт | 2 - 30 |
| Максимальное значение напряжение выходного сигнала, В, размах | 200 |
| Выходного напряжение автоматически ограничивается на половину на холостом ходу (для повышения безопасности), В, амплитуда | 50 |
| Генератор имеет встроенную электромагнитную антенну для излучения направленного электромагнитного поля на частоте сигнала, Гц | 5000 (импульсы с периодом повторения 1 с) |
| Генератор автоматически контролирует напряжение питания и заряд встроенного аккумулятора. Предусмотрена индикация параметров нагрузки | выходной мощности, выходного напряжения, тока в нагрузке, сопротивления нагрузки |
| Генератор имеет встроенный литиевый аккумулятор и автоматическое зарядное устройство с общей запасаемой энергией, Вт*ч при 20 °С | 25 |
| Генератор может работать и заряжать встроенный аккумулятор от внешнего источника постоянного тока или аккумулятора с напряжением, В | 11 - 15 |
| Габаритные размеры генератора, мм | 250х200х120 |
| Масса, кг, не более | 1,5 |
| Приемник | |
| Частоты селективного усиления, Гц | 100 275 1025 5000 полоса (500-2000) |
| Чувствительность частотах 275, 1025 и 5000 Гц, мкВ, не более | 2 |
| На дисплей выводится временной график результатов измерений. Глубина выборки (памяти) измерений составляет, секунд | 12, 25, 50 |
| Время непрерывной работы от встроенного аккумулятора без подзарядки при положительный рабочей температуре, час, не менее | 20 |
| Габаритные размеры приемника, мм | 140х90х200 |
| Масса приемника, кг, не более | 0,7 |
| Габаритные размеры датчика комбинированного: - в сложенном состоянии, мм - в рабочем состоянии, мм | 600х200х50 600х750х50 |
| Масса датчика комбинированного, кг, не более | 0,8 |
Комплект поставки ИПИТ-4
| № | Наименование | Количество |
| 1 | Генератор сигнала ИПИ-К | 1 |
| 2 | Штырь генератора для заземления (без изоляции) | 1 |
| 3 | Клипса генератора с магнитом | 1 |
| 4 | Провод генератора для подключения выхода генератора к трубе и заземлителю (5 м, 0,75 мм2, крючки) | 2 |
| 5 | Сетевое адаптер питания для заряда встроенного аккумулятора генератора или приемника 12 В 500 мА со штекером 5.5*2.1 мм | 2 |
| 6 | Приемник сигнала ИПИ-К | 1 |
| 7 | Антенна приемника электромагнитная | 1 |
| 8 | Штыри изолированные для обследования изоляции | 2 |
| 9 | Провод приемника для подключения штырей изолированных (1.5 м, 0.75 мм2, крючки) | 2 |
| 10 | Провод приемника для подключения штырей изолированных (4 м, 0.75 мм2, крючки) | 1 |
| 11 | Телефоны головные | 1 |
| 12 | Паспорт, техническое описание и руководство по эксплуатации | 1 |
Дополнительная комплектация ИПИТ-4
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Датчик комбинированный для бесконтактного обследования изоляции и определения расположения трубопровода |
